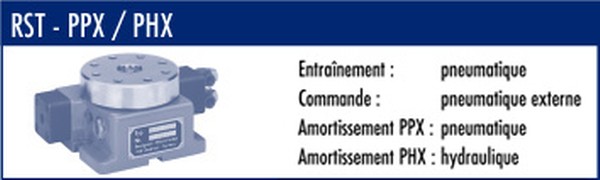

RST PPX / PHX - ServoPress Maschinenbau GmbH & Co. KG, 74389 Cleebronn

Table a transfert circulaire pneumatique a soulèvement avec amortissement Pneumatique

et commnade eXterne ou avec amortissement Hydraulique et commnade externe.

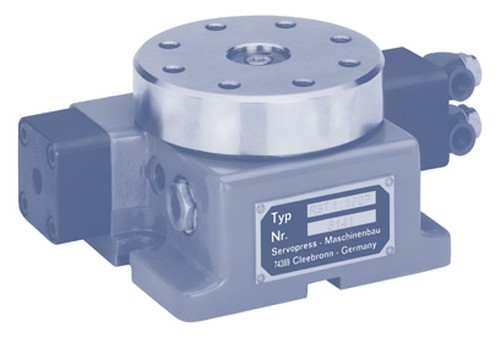

Les tables à transfert circulaire PPX/PHX sont dotées, comme tous les types RST-B, du verrouillage à billes éprouvé ServoPress. Deux couronnes constituées de billes en acier de précision s’indexent l’une dans l’autre comme des couronnes dentées. Ceci permet une haute précision pour une forte sollicitation. Les types des modèles PPX/PHX sont, dans leur version de base, à entraînement pneumatique. Un système d’amortissement qui intervient déjà au milieu de la course, confère aux appareils un comportement opérationnel souple et élégant. La valve de commande qui, tout comme l’unité de traitement d’air, doit être montée en amont du PPX/PHX, est, bien entendu, à commande positive. Elle possède un bouton de déclenchement manuel incorporé pour l’actionnement manuel et une possibilité de raccordement pour une valve de déclenchement à distance. Les tables à transfert circulaire émettent de leur côté une impulsion finale „RST indexé“, qui peut également être utilisée pour la commande consécutive d’autres unités. Pour les masses mobiles plus importantes, il est possible d’intercaler un échangeur de pression air-huile de type DW 1 pour un entraînement pneumatique-hydraulique (modèle PHX). Ceci est à recommander à partir d’un moment d’inertie de masse d’env. 0,05 kgm2, correspondant à une plaque d’acier de Ø 200 x 10 mm. Les PPX/PHX sont livrés au choix avec un diamètre de table de 100 mm ou 160 mm. La division 72 est intégrée en tant que division de base et en tant que plus petit pas dans les modèles normaux. Toutes les divisions peuvent ainsi être réglées. Dans les modèles V (V = variable), ceci est obtenu par simple positionnement d’un manchon de cote finale sur l´extrémité de la crémaillère. Dans les modèles F (F = fixe), le réglage se fait par insertion d’une butée de fin de course correspondante dans le cylindre. Les deux modèles évitent toute zone morte du cylindre, économisant ainsi beaucoup d’air. Le verrouillage des appareils se fait par rondelles ressorts. Les appareils restent ainsi verrouillés et prêts au fonctionnement en cas de manque d’air. La tension des ressorts peut être modifiée. Le mini-RST 10 PPX à souèvementl de ServoPress se caractérise par de très petites dimensions (203 x 105 x 75 mm). Il est utilisé là où les manœuvres doivent se faire à des cadences extrêmement rapides pour de petits efforts d’usinage. Le verrouillage sur 2 couronnes composées de billes de précision trempées permet d’atteindre une trés grande précision pour une durabilité élevée. A ce niveau, le verrouillage à billes est de loin supérieur aux autres systèmes de verrouillage. La précision standard est de Q 60 (± 60 secondes d’angle). Cequi correspond, pour un diamètre de disque de 100 mm, à une erreur de ± 15 µm. ServoPress propose des précisions spéciales sur demande. Le RST 10 PPX est entraîné et amorti de façon pneumatique. Un amortissement hydraulique est également possible pour les charges élevées (PHX). NST 10 PPX aux mêmes caractéristiques que RST, mais sans soulèvement.
