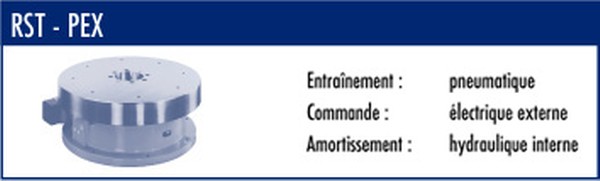

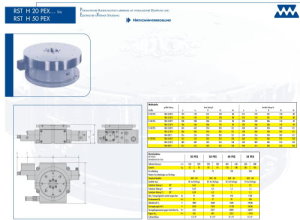

Table a transfert circulaire Pneumatique a soulèvement avec amortissement hydraulique et commnade eXterne Electrique et verrouillage a Billes

Cette série de type „PEX“ a été conçue tout spécialement pour la mise en œuvre sur des machines spéciales à transfert rotatif ou sur des machines de montage. Ces appareils acceptent des efforts importants pour de très petites dimensions de boîtier. Les positions finales du piston sont balayées par des fins de course électriques incorporés et reliées à deux vannes magnétiques 5/2 voies séparées. Cette commande externe offre les possibilités les plus diverses comme p. ex. mouvement pendulaire ou pas inégaux. Le cycle de manœuvre peut aussi être interrompu pour d’autres fonctions. Comme ces machines comportent une part de commande plus importante, ces vannes peuvent également être intégrées dans l’armoire électrique. Sur ces modèles PEX, tous les pistons sont donc alimentés dans les appareils par leur propre raccordement d’air. Ceci permet des sections de puissance optimales et engendre des temps d’indexage très courts. Le mouvement de soulèvement et de verrouillage peut être réglé sur la charge établie par des clapets anti-retour avec étranglement. Ces clapets ou combinaisons de clapets sont livrables en sus sur demande. Le réservoir pour l’échangeur de pression air - huile, qui est raccordé dans le côté secondaire de l’entraînement, permet une régulation hydraulique de la vitesse et de l’amortissement sur toute la plage de rotation. Ceci garantit des caractéristiques de marche irréprochables et constantes pour des moments d’inertie élevés de la charge. Ceci permet une fonc-tion d’arrêt d’urgence idéale qui peut être utilisée non seulement en tant que fonction de sécurité, mais aussi en tant que fonction de contrôle. Elle est indispensable pour le changement d’outil entre les stations. La construction mécanique de ces appareils est très résistante aux forces d’usinage venant de toutes les directions. Le verrouillage à billes ServoPress coulé garantit une précision maximale constante. Ce type de verrouillage sans usure est insensible à la saleté et assure un verrouillage rigide même dans de rudes conditions d’utilisa-tion. Le nombre de billes de la couronne (GT) dans le plateau indexeur permet d’abtermir un nombre de fositíons égal á tous les sous-mullíples du nombre de billes. Le changement de division se fait, dans les modèles F, par l’échange de boulons de division. Une division variable „V“ peut être livrée sur demande. Celle-ci permet de régler sans problème les 10 principales divisions par le biais d’une manette. Les appareils standard sont protégés contre les projections d’eau. Les appareils peuvent être dotés d’une étanchéité supplémentaire pour la mise en œuvre avec forte utilisation de réfrigérant. Un vaste éventail d’accessoires et de modèles spéciaux vient Compléter ce programme qui comble pratiquement tous les désirs. En voici un court extrait:

Rainures en T dans le dessus de table, vannes pneumatiques ou fins de course sans contact à la place des fins de course électriques, équilibrage de poids pneumatique, double cylindre d’entraînement, pas inégaux jusqu’à la commande NC intégrée.

Cette série de type „PEX“ a été conçue tout spécialement pour la mise en œuvre sur des machines spéciales à transfert rotatif ou sur des machines de montage. Ces appareils font état de forces énormes pour de très petites dimensions du boîtier. Les positions finales du piston sont balayées par des fins de course électriques incorporés et reliées à deux vannes magnétiques 5/2 voies séparées. Cette commande externe offre les possibilités les plus diverses comme par ex. mouvement pendulaire ou pas inégaux. Le cycle de manœuvre peut aussi être interrompu pour d’autres fonctions. Comme ces machines comportent un système de commande plus important, ces vannes peuvent également être intégrées dans l’armoire électrique. Sur ces modèles PEX, tous les pistons sont donc alimentés dans les appareils par leur propre raccordement d’air. Ceci permet des sections de puissance optimales et engendre des temps d’indexage très rapides. Le mouvement de soulèvement et de verrouillage peut être réglé sur la charge établie par des clapets antiretour avec étranglement. Ces clapets ou combinaisons de clapets sont livrables en sus sur demande. Le réservoir pour l’échangeur de pression air - huile, qui est raccordé dans le côté secondaire de l’entraînement, permet une régulation hydraulique de la vitesse et de l’amortissement sur toute la plage de rotation. Ceci garantit des caractéristiques de marche irréprochables et constantes, également pour des moments d’inertie élevés de la charge. Ceci permet en outre une fonction d’arrêt d’urgence idéale qui peut être utilisée non seulement en tant que fonction de sécurité, mais aussi en tant que fonction de contrôle. Elle est indispensable pour le changement d’outil entre les stations. La construction mécanique de ces appareils offre une haute résistance aux forces d’usinage venant de toutes les directions. Le changement de division se fait, dans les modèles F, par l’échange de boulons de division. Un modèle à division variable „V“ peut être livré sur demande. Celui-ci permet de régler sans problème les 10 principales divisions par le biais d’une manette. Les appareils standard sont protégés contre les projections d’eau. Les appareils peuvent être dotés d’une étanchéité supplémentaire pour la mise en œuvre avec forte utilisation de réfrigérant. Un vaste éventail d’accessoires et de modèles spéciaux vient compléter ce programme qui comble pratiquement tous les besoins. En voici un court extrait:

Rainures en T dans le dessus de table, vannes pneumatiques ou fins de course sans contact à la place des fins de course électriques, équilibrage de poids pneumatique, double cylindre d’entraînement, pas inégaux jusqu’à la commande NC intégrée
