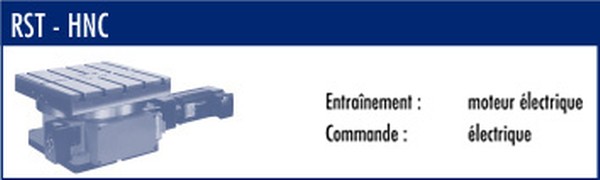

RST - HNC - ServoPress Maschinenbau GmbH & Co. KG, 74389 Cleebronn

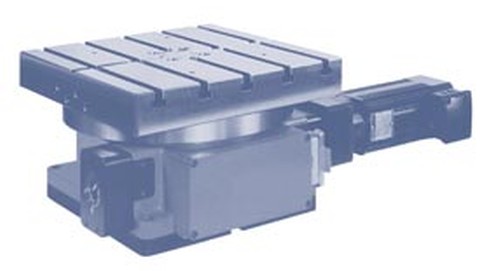

Table a transfert circulaire Hydraulique a soulèvement avec amortissement NC et verrouillage a denture Hirth

Cette série de type „HNC“ a été conçue tout spécialement pour la mise en œuvre sur des machines spéciales à transfert rotatif ou sur des machines de montage. Ces appareils font état de forces énormes pour de très petites dimensions du boîtier. Les positions finales du piston sont balayées par des fins de course électriques incorporés et reliées à deux electrovannes 5/2 séparées. Cette commande externe offre les possibilités les plus diverses comme par exemple mouvement pendulaire, pas inégaux, etc. Le cycle de manœuvre peut aussi être interrompu pour d’autres fonctions. Comme ces machines comportent une part de commande plus importante, ces vannes peuvent également être intégrées dans l’armoire de commande. Sur ces modèles HNC, la rotation est généré par un servomoteur avec engrenage à vis sans fin. Le mouvement de soulèvement et de verrouillage peut être réglé sur la charge établie par des clapets antiretour avec étranglement séparés. Ces clapets ou combinaisons de clapets sont livrables en option sur demande. Des caractéristiques de marche irréprochables et constantes sont ainsi garanties, également pour des moments d’inertie élevés. La fonction d’arrêt d’urgence est idéale et peut être utilisée non seulement en tant que fonction de sécurité, mais aussi en tant que fonction de contrôle. Elle est indis-pensable pour le changement d’outil entre les stations. La construction mécanique de ces appareils offre une haute résistance aux efforts d’usinage venant de toutes les directions. Les appareils standard sont protégés contre les projections d’eau. Les appareils peuvent être dotés d’une étanchéité supplémentaire pour la mise en œuvre avec utilisation intensive de réfrigérant. Un vaste éventail d’accessoires et de modèles spéciaux vient compléter ce programme qui comble pratiquement tous les besoins. En voici un court extrait:

Rainures en T dans le dessus de table, vannes pneumatiques ou fins de course sans contact à la place des fins de course électriques, équilibrage de poids pneumatique.
