RST - HEX - ServoPress Maschinenbau GmbH & Co. KG, 74389 Cleebronn

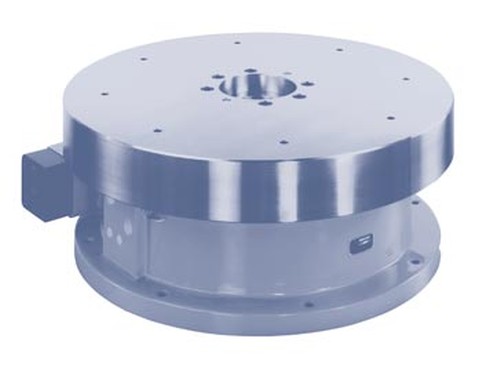

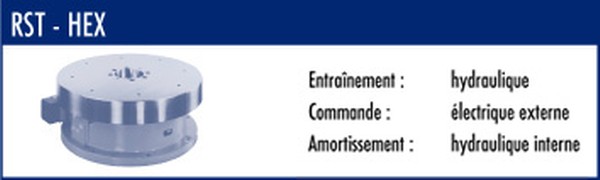

Table a transfert circulaire Hydraulique a soulèvement avec amortissement Electrique et commnade eXterne et verrouillage a Billes

Ces appareils sont généralement utilisés là où il exis-te déjà un système hydraulique au niveau de la machine-outil, de la machine à transfert circulaire ou de la machine spéciale. Mais aussi les charges lourdes, les importants efforts d’usinage ainsi qu’une haute fréquence de manœuvres exigent l’utilisation de tables à transfert circulaire hydrauliques. Ce type d’appareil se caractérise, par rapport aux modèles

„PEX“, par des coûts d’énergie particulièrement faibles pour une haute fréquence de manœuvres. Là aussi, les positions finales de la crémaillére sont balayées par les fins de course électriques incorporés. Ces fins de course sont reliées aux électrovannes ou au groupe hydraulique par une commande électrique. Ici aussi, les commandes de programme correspondantes offrent les possibilités les plus diverses comme par exemple mouvement pendulaire, pas inégaux et d’autres fonctions. Le temps d’indexage de la division est fonction du débit de l’hydraulique. Celui-ci peut être déterminé par la formule de calcul existante. Sur demande, ces combinaisons de vannes ou le groupe hydraulique au complet peuvent également être livrés avec une armoire de commande électrique. La construction mécanique de ces appareils est très résistante aux efforts d’usinage venant de toutes les directions. Le verrouillage à billes ServoPress coulé garantit une précision maximale constante. Ce type de verrouillage sans usure est insensible à la saleté et assure un verrouillage rigide même dans de rudes conditions d’utilisation. Le nombre de billes est la division de base (GT) dans l’appareil et permet des divisions correspondantes de l’appareil. Le changement de division se fait, dans les modèles F, par l’échange simple de boulons de division. Le modèle à division variable „V“ peut être livré sur demande, permettant de régler les 10 principales divisions par le biais d’une manette. Un dosage automatique de lubrifiant est incorporé dans l’appareil, permettant un fonctionnement sans entretien. Les appareils standard sont protégés contre les projections d’eau. Les appareils peuvent être dotés d’une étanchéité supplémentaire pour la mise en œuvre avec forte utilisation de réfrigérant. Un vaste éventail d’accessoires et de modèles spéciaux vient compléter ce programme qui satisfait pratiquement tous les besoins.. En voici un court extrait:

Rainures en T sur le dessus de table, équerre de montage à 90°, fins de course sans contact à la place des fins de course électriques, double cylindre d’entraînement, pas inégaux jusqu’à la commande numérique intégrée.

Les plus gros modèles RST HEX, sont dotés d’une importante force de verrouillagem contre la torsion ou le renversement, et doivent être utilisés pour les charges élevées.

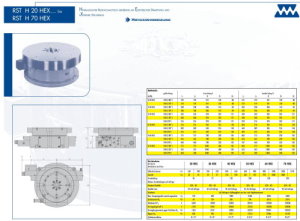

Table a transfert circulaire Hydraulique a soulèvement avec amortissement Electrique et commnade eXterne et verrouillage a denture Hirth

Ces appareils sont généralement utilisés là où il existe déjà un système hydraulique au niveau de la machine-outil, de la machine à transfert circulaire ou de la machine spéciale. Mais aussi les charges lourdes, les importants efforts d’usinage ainsi qu’une haute fréquence de manœuvres exigent l’utilisation de tables à transfert circulaire hydrauliques. Ce type d’appareil se caractérise, par rapport aux modèles

„PEX“, par des coûts d’énergie particulièrement faibles pour une haute fréquence de manœuvres. Là aussi, les positions finales de la crémaillére sont balayées par les fins de course électriques incorporés. Ces fins de course sont reliées aux électrovannes ou au groupe hydraulique par une commande électrique. Ici aussi, les commandes de programme correspondantes offrent les possibilités les plus diverses comme par exemple mouvement pendulaire, pas inégaux et d’autres fonctions. Le temps d’indexage de la division est fonction du débit de l’hydraulique. Celui-ci peut être déterminé par la formule de calcul existante. Sur demande, ces combinaisons de vannes ou le groupe hydraulique au complet peuvent également être livrés avec une armoire de commande électrique. La construction mécanique de ces appareils est très résistante aux efforts d’usinage venant de toutes les directions. Le changement de division se fait, dans les modèles F, par l’échange simple la buteé de division. Le modèle à division variable „V“ peut être livré sur demande, permettant de régler les 10 principales divisions par le biais d’une manette. Un dosage automatique de lubrifiant est incorporé dans l’appareil, permettant un fonctionnement sans entretien. Les appareils standard sont protégés contre les projections d’eau. Les appareils peuvent être dotés d’une étanchéité supplémentaire pour la mise en œuvre avec une utilisation intensive de réfrigérant. Un vaste éventail d’accessoires et de modèles spéciaux vientnent compléter ce programme qui comble pratiquement tous les besoins. En voici un court extrait:

Rainures en T dans le dessus de table, équerre de montage à 90°, fins de course sans contact à la place des fins de course électriques, double cylindre d’entraînement, pas inégaux jusqu’à la commande numérique intégrée.

Les plus gros modèles RST HEX, sont dotés d’une importante force de verrouillage contre la torsion ou le renversement, et doivent être utilisés pour les charges élevées.
